MTX300 0.6/1kV XLPE绝缘,LSOH(SHF1)护套阻燃电力&控制缆(单芯)

IEC60092标准MTX300护套阻燃电力&控制缆(单芯)

应用

该非铠装电力&控制电缆适用于船体上任何不受机械危害位置的固定安装,符合IEC60092-352标准。该电缆阻燃、低烟、无卤。

标准

IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

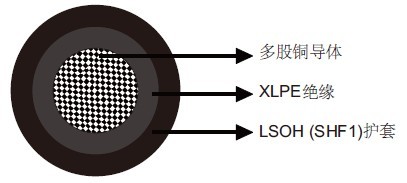

结构

导体:Class 2多股铜导体,圆形或扇形。Class 5多股铜导体可选。
绝缘:XLPE。
外护套:LSOH(SHF1)。SHF2可选。

线芯识别

单芯:黑色。

机械和热性能

固定安装弯曲半径:6×OD(OD>25mm);4×OD(OD ≤25mm)
温度范围:-30℃ ~ +80℃

尺寸和重量

MTX300 1RZ1-R单芯0.6/1kV(-R表示class 2导体。对于class 5导体,请将-R改成-F)
订货代码 结构芯数×截面积
(mm²)
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称重量
kg/km
MTX300-1RZ1-R-1C1.5 1×1.5 0.7 1.0 5.0 40
MTX300-1RZ1-R-1C2.5 1×2.5 0.7 1.0 5.4 50
MTX300-1RZ1-R-1C4 1×4 0.9 1.04 6.4 70
MTX300-1RZ1-R-1C6 1×6 0.9 1.04 7.0 90
MTX300-1RZ1-R-1C10 1×10 0.9 1.04 7.9 130
MTX300-1RZ1-R-1C16 1×16 0.9 1.04 8.9 190
MTX300-1RZ1-R-1C25 1×25 0.9 1.1 10.4 295
MTX300-1RZ1-R-1C35 1×35 0.9 1.1 11.7 380
MTX300-1RZ1-R-1C50 1×50 1.0 1.2 13.3 510
MTX300-1RZ1-R-1C70 1×70 1.1 1.3 15.5 720
MTX300-1RZ1-R-1C95 1×95 1.1 1.3 17.4 970
MTX300-1RZ1-R-1C120 1×120 1.2 1.4 19.4 1220
MTX300-1RZ1-R-1C150 1×150 1.4 1.5 21.5 1505
MTX300-1RZ1-R-1C185 1×185 1.6 1.5 23.8 1865
MTX300-1RZ1-R-1C240 1×240 1.7 1.6 26.7 2420
MTX300-1RZ1-R-1C300 1×300 1.8 1.7 29.6 3015
